武汉钢铁股份有限公司能源动力总厂委托南港动力2012年4月检修#2 9E燃气－蒸汽联合循环机组。主要检修项目有：燃烧系统拆检并更换损坏部件；检查透平转子一级喷嘴；检查透平转子三级动叶；孔探仪检查、燃油三通阀检查等。
    此次检修要求：完成规定的工程量，达到技术标准中的质量，进行相关的测试，并配合调试。#2燃气轮机发电机组检修的总工期为15天。
    这是南港动力首次承担国内9E型低热值机组的扩大性小修。由于低热值煤气燃料机组的缘故，管路系统复杂，各种大、小管道交叉密布，操作空间窄小是检修施工的主要特征。现场要求详细做好标识，装配到位，不得损坏与泄漏。不能留下起机后的返工，不然200余度的煤气管将会造成操作的极大困难。
    南港动力现场人员达成共识，精心操作，提前2天完成检修任务。经严格的检测后顺利开机并网，管线无泄漏，机组运行正常。

    施工完成的主要工程内容
1. 检查燃机透平间内所有管路相关管道本体、接头、法兰是否完好（包括金属软管）
2. 燃机透平间内检查存在问题管子视具体情况修复或更换，清洁所有螺栓、螺母，更换新垫。
3. 燃机滑销系统检查，缸体形变检测
4. 检查火花塞组件，检查电极和绝缘体
5. 燃油三通阀检查、清理
6. 检查每个联焰管是否完好
7. 燃烧器部分除导流衬套外全部更换新备件
8. 就地着色检查清理拆下的导流衬套，缺陷处理后回装
9. 对拆下的需返厂检查或修复的备件进行包装
10.更换所有损耗件和正常磨损和断裂的零件，如密封件、锁片、螺母、螺栓和垫片等
11.目视检查一级喷嘴损坏、裂纹
12.目视检查压气机末级导叶片损坏、裂纹
13.目测三级动叶损坏、裂纹，检查排气缸及框架碎屑和异物
14.检查压气机进口区域，IGV进口导叶清洗、角度标定
15.孔探仪检查压气机动叶和静叶
16.孔探仪检查透平二、三级喷嘴及一、二级动叶
17.对煤压机进行内窥镜检

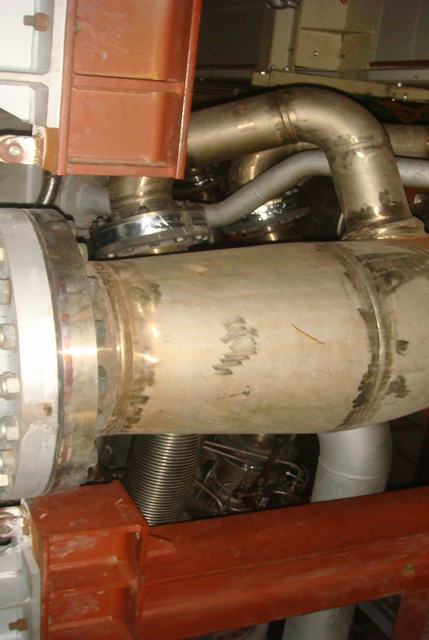

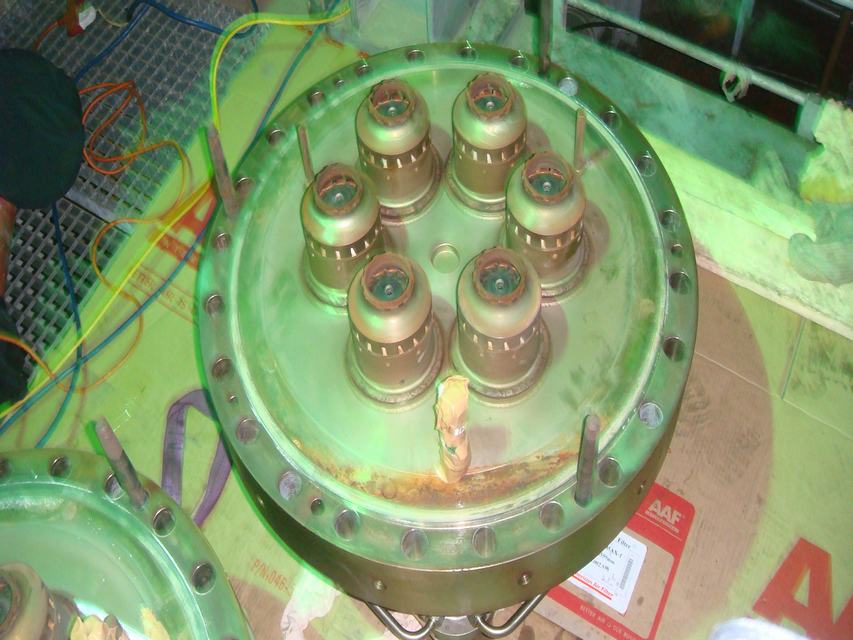

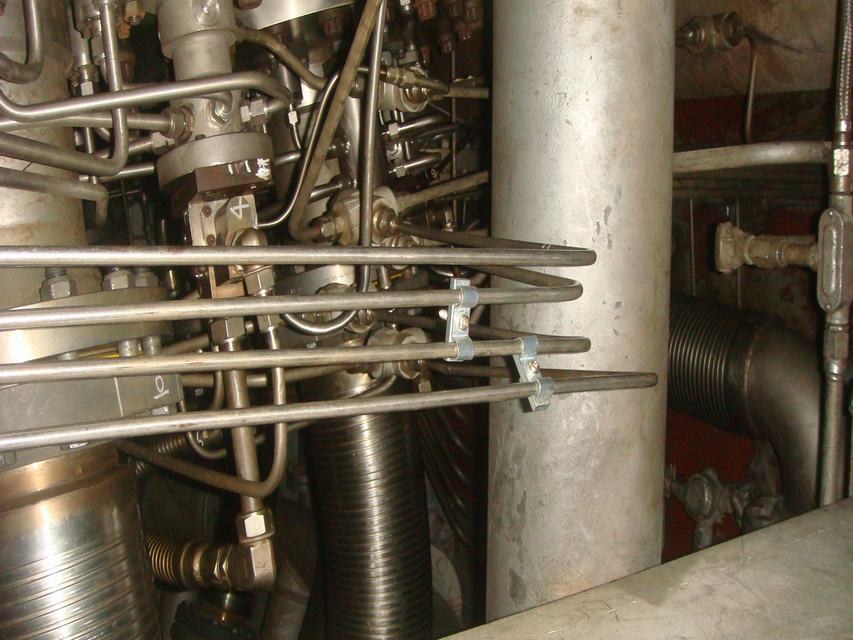

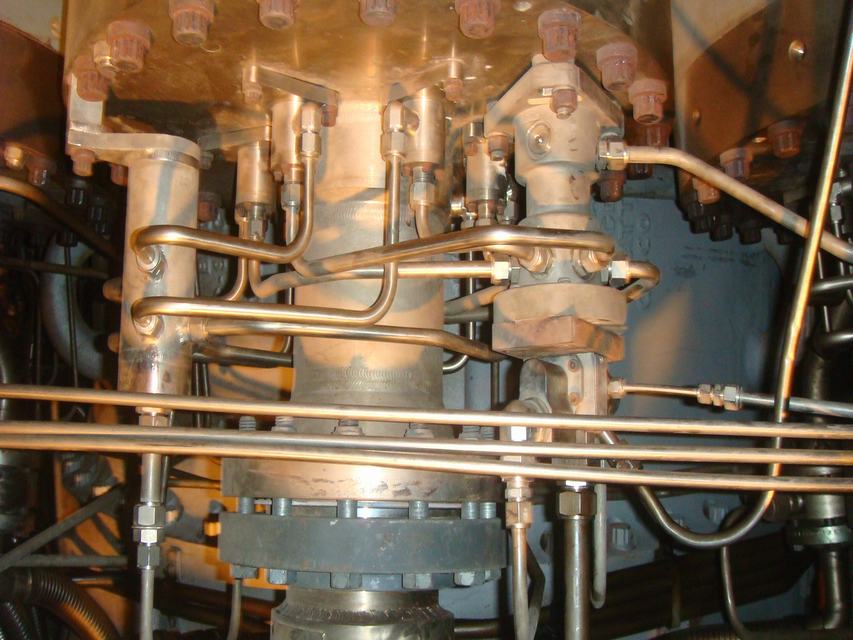

燃料喷嘴	燃料喷嘴上的管子	管线组装后	煤气支管

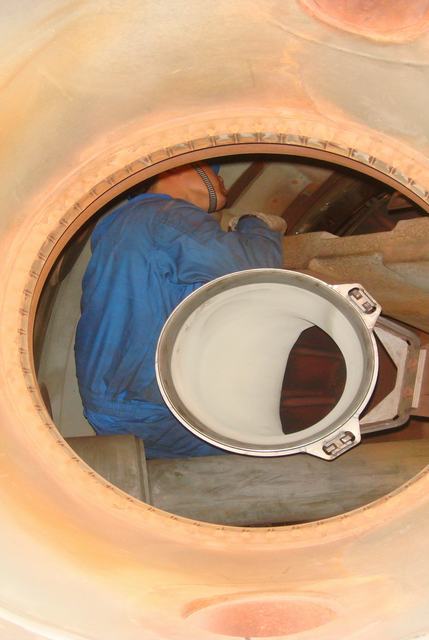

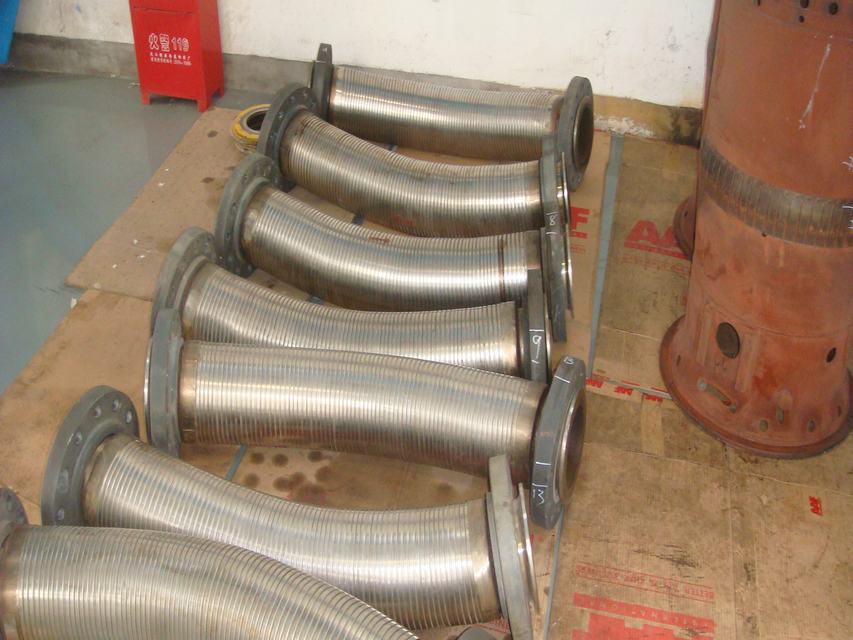

导流衬套	缸内施工	过渡段	煤气环管

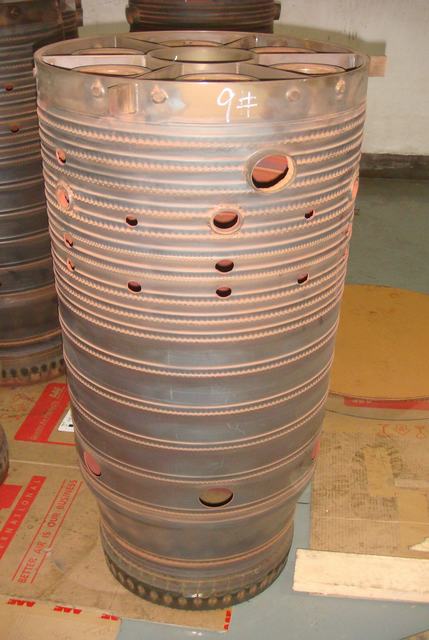

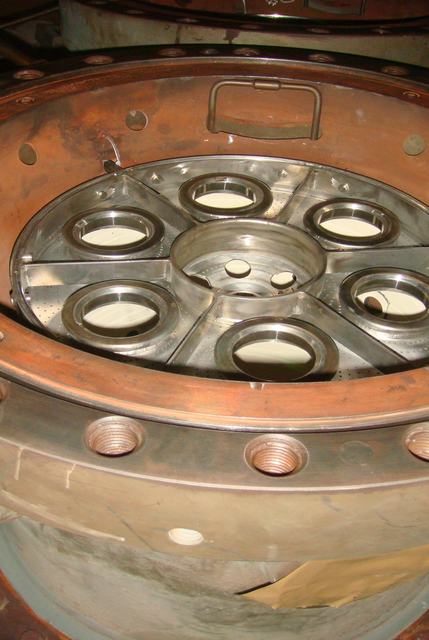

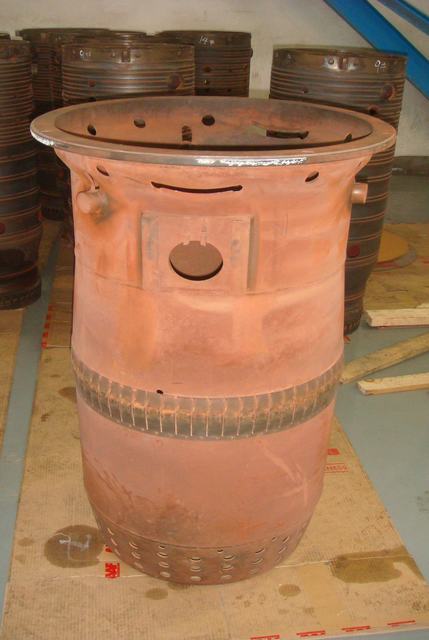

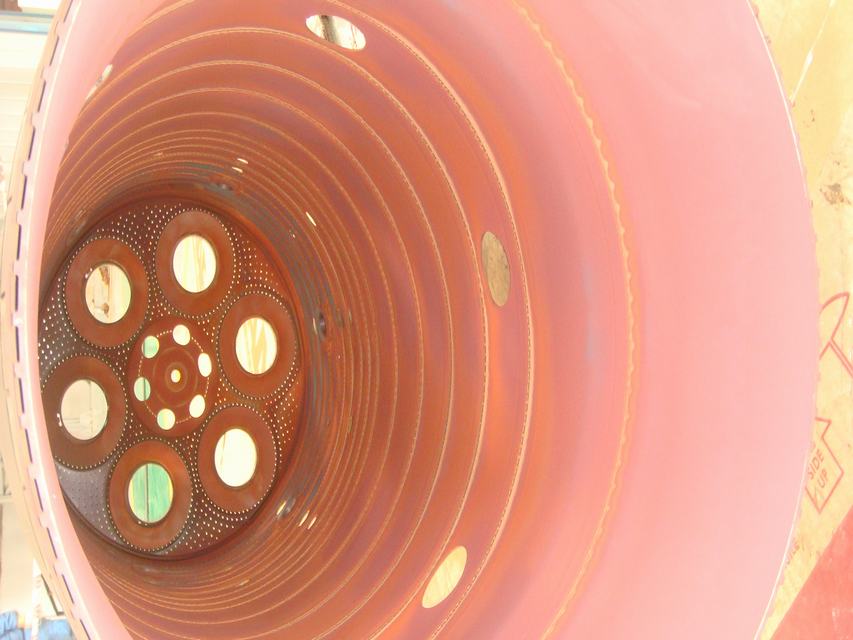

火焰筒	火焰筒安装	火焰筒内视

照片提供：李福让
