武汉汉能电力9E燃机罩壳通风系统改造工作顺利完成
作者:卞乔治 来源:南港动力1684
    武汉汉能电力发展有限公司90年代Alstom生产的燃气轮机发电机组。此套燃机配备一台透平间抽风机（88BT）和一台负荷间送风机（88VG），主要作用是当燃气轮机运行时，降低透平间和负荷间轴隧的温度，以保证机组正常运行。当透平间和负荷间轴隧温度过高时，燃气轮机运行将不再稳定，因此这两台风机的运行状况对于机组而言极为重要。目前这两台风机使用中存在以下问题：机组原设计这两台风机均无在线切换的备用风机；
    原风机已运行有20多年，其中88BT出现过风机叶轮断裂事故，88VG出现过风道膨胀节破损事故；虽然这两台风机已做备机，但出现故障需要更换风机时需要较长时间，无法及时满足电网应急需求，造成非计划停运事故。
    目前新出厂的燃气轮机机组88BT和88VG均配置备用机，可实现故障连锁和在线切换功能，极大提高机组的可靠性。鉴于此，为了根本解决此问题，对88BT和88VG进行改造，各增加一台可在线切换的备用风机。
    因新增多台备用风机等，原MCC开关室内没有配置多余MCC柜开关抽屉。需要新增一套MCC小室，MCC小室内配置MCC柜，以满足新增设备的使用功能。且因新MCC开关柜需提供电源（总负荷400KW），在业主380V开关室内按要求配置两台断路器，两台断路器分别安装在380V一段和二段上。
    为保证新增MCC开关柜供电可靠性，并为为两台断路器配置一套双电源快速切换系统。使其与两台断路器形成一套双电源切换系统为新增MCC开关柜提供可靠电源。
    2020年10月凭借我司完整可靠的设计能力、硬件加工生产能力、控制程序设计修改能力和设备成套能力等，以及完善可靠的设计方案最终赢得了业主的信赖。在改造项目完成后，燃机罩壳通风静态试运和动态试运均正常，各设备运转状态良好。我方的方案设计、制作生产和现场施工调试运行均得到了业主较高的评价！
    ◇燃机罩壳通风系统改造
    因原单台88BT风机布置在排气烟道上方，风机受排气热辐射影响较大。在本次改造增加一台88BT-2风机，计划在机组右侧和烟道前方增加一套双BT风机平台，将两台BT风机移出排气烟道上方，以减少排气烟气热辐射，且获得更好的布置方式使BT风机效果更好。且通过控制系统程序设计和修改实现88BT-1与88BT-2 两台风机之间具备在线切换和故障联锁功能。
    当BT风机移出原平台后，使用原平台空间布置新增备用VG风机。且通过控制系统程序设计和修改实现88VG-1与88VG-2 两台风机之间具备在线切换和故障联锁功能。




燃机罩壳通风系统设计图

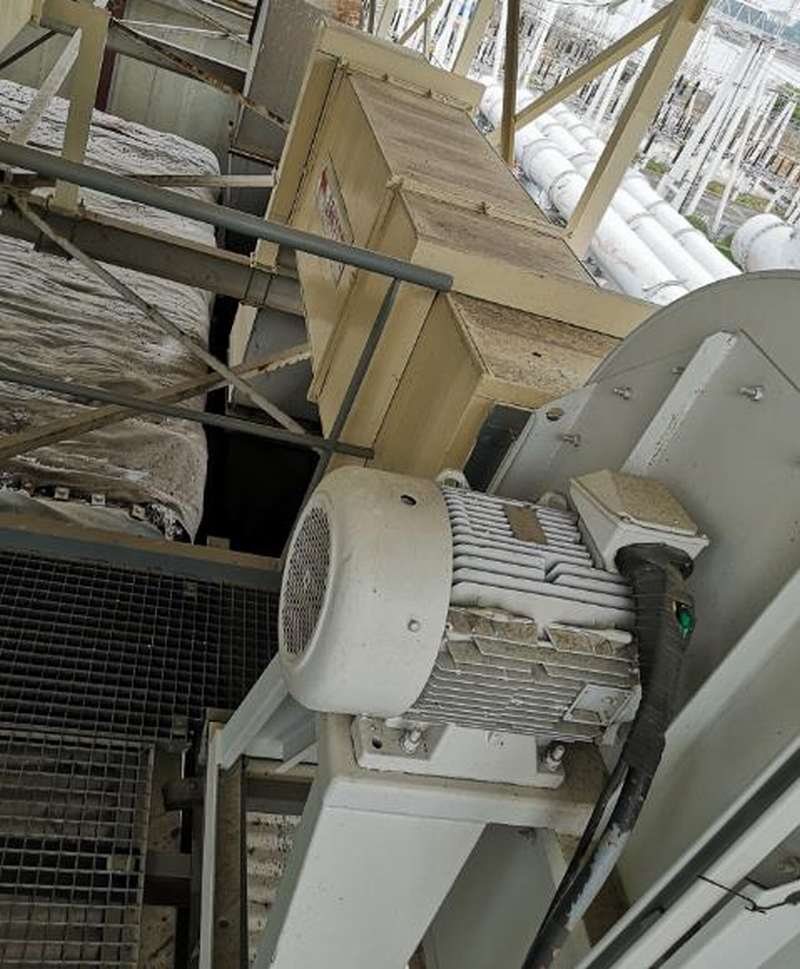

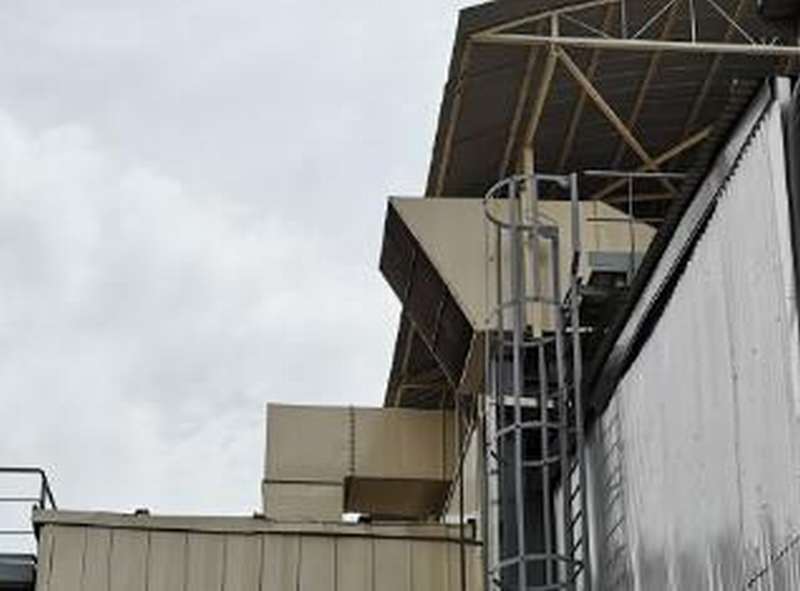

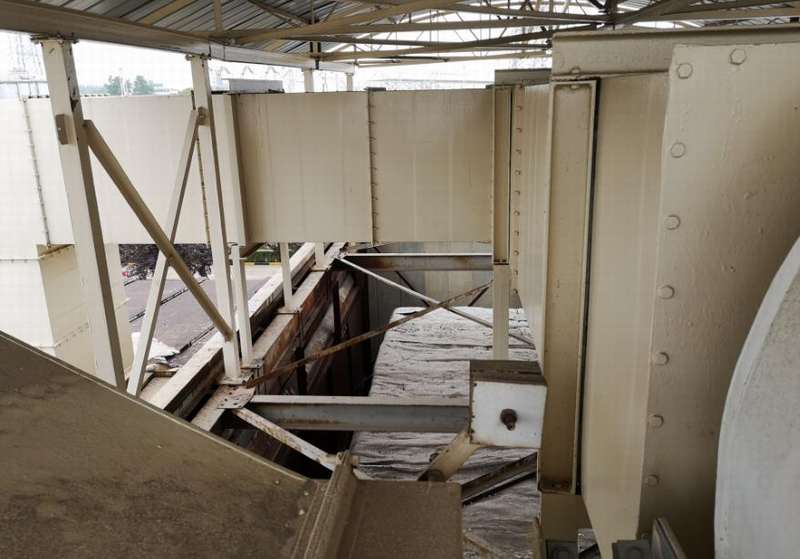

原单台88BT风机及风道布置

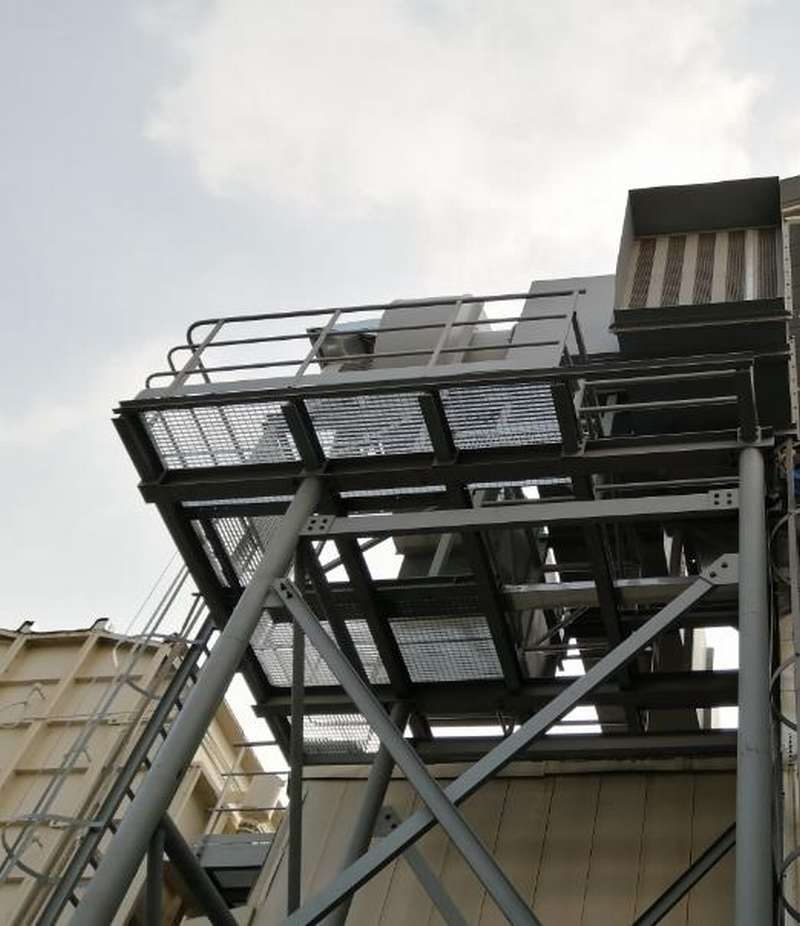

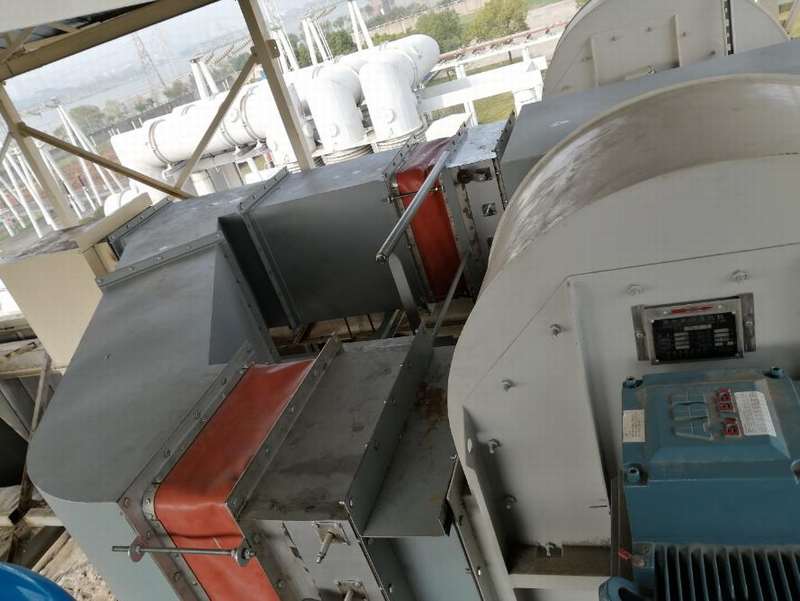

88BT改造后风机平台、风道和风机布置

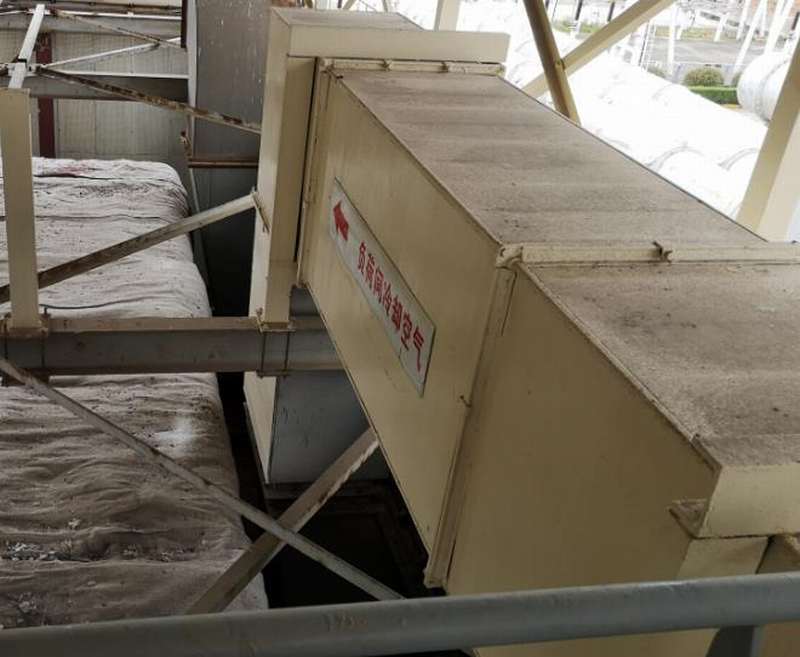

原单台VG风机及风道布置

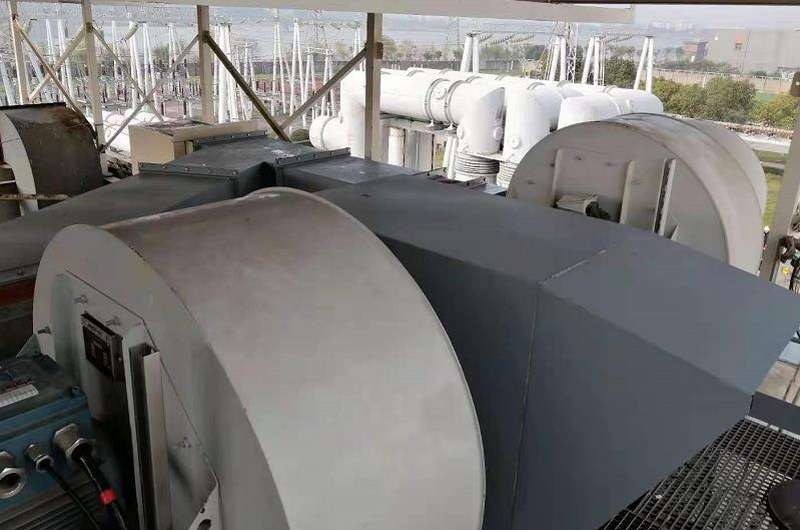

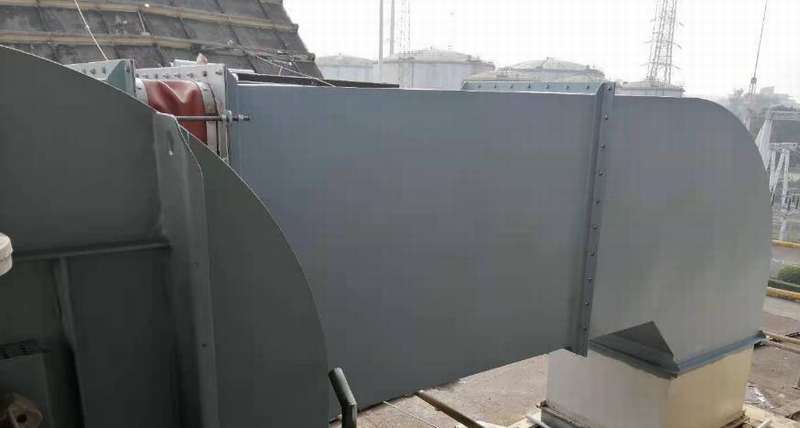

改造后88VG风机及风道布置

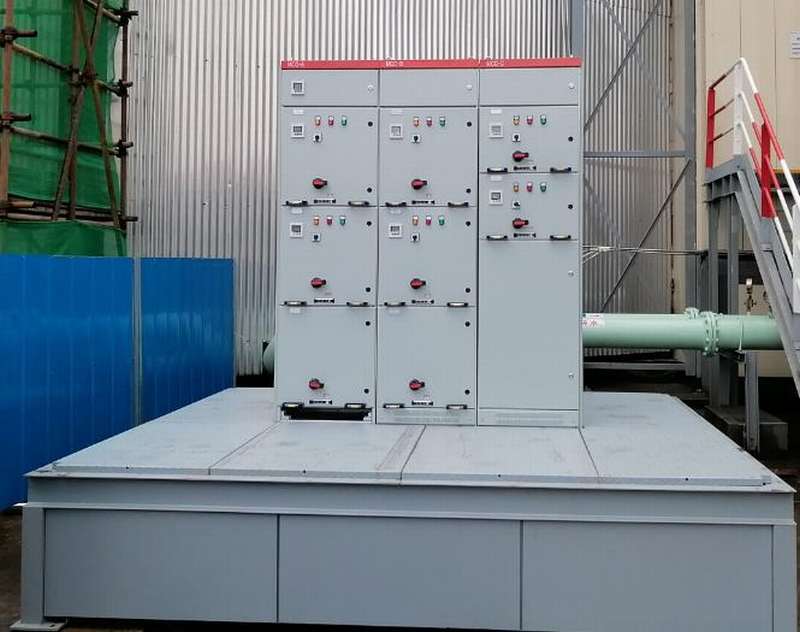

新增MCC开关柜

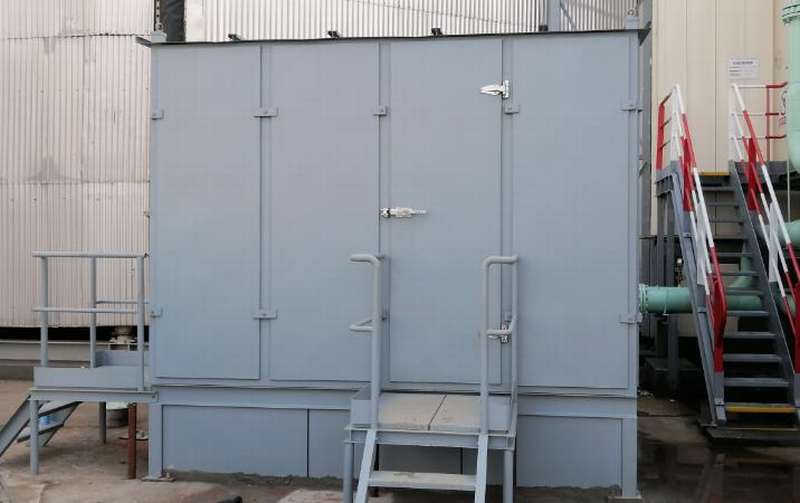

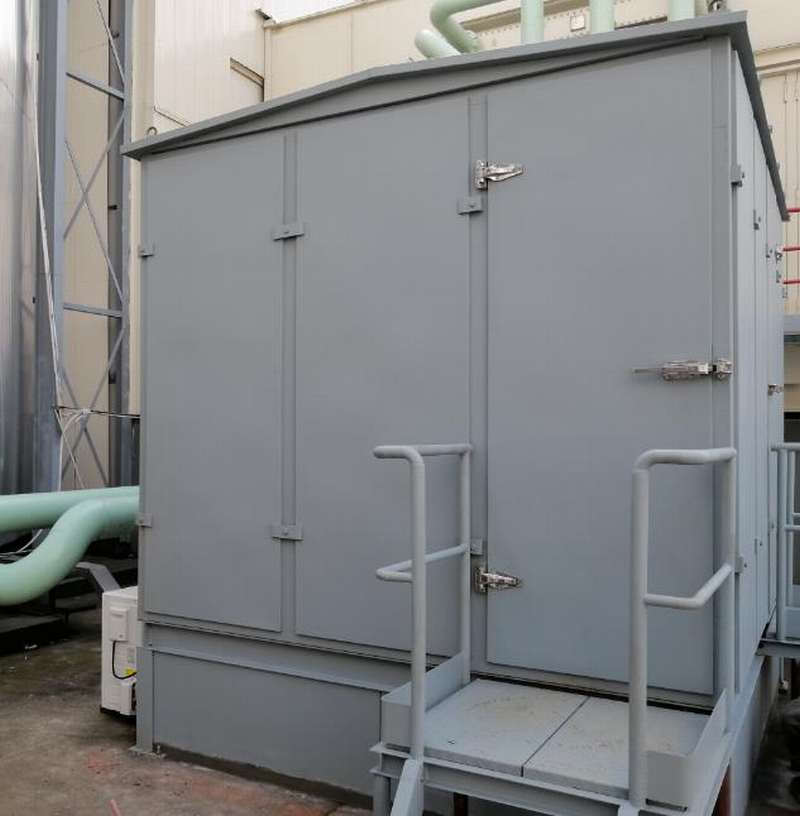

新增MCC小室

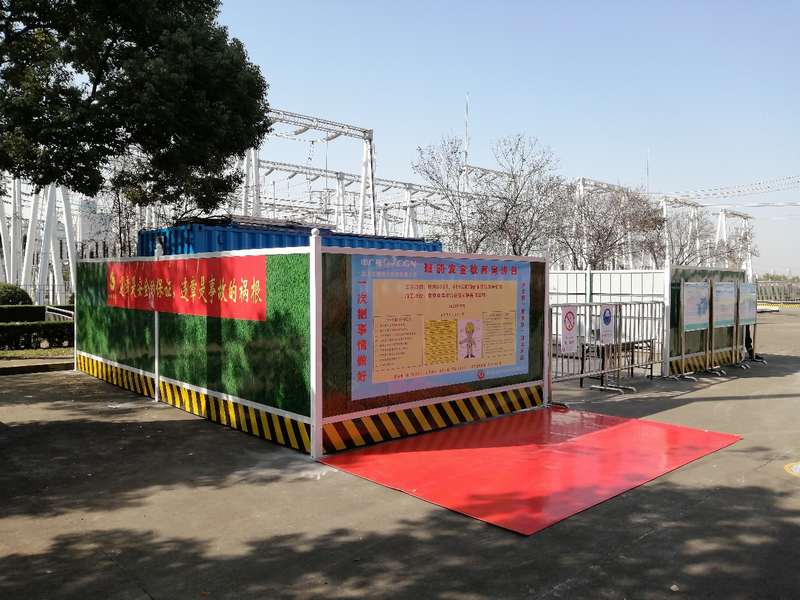

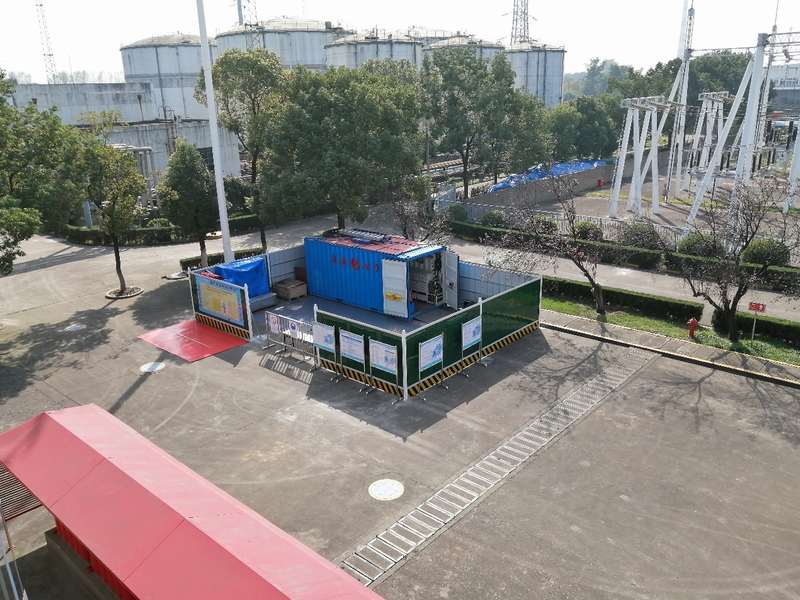

现场安全文明施工



    照片提供：卞乔治
