2021年4月某电厂燃机大修拆卸过渡段时，发现牛角架磨损严重而且也偏置一边，过渡段的密封插片也存在磨损。机组仅运行24000小时，为什么热部件磨损这么严重？经分析认为可能存在以下原因：
    （1）由于牛角的位置安装不正确存在扭曲，当有压气机的气流经过牛角架与过渡段装配处间隙处会存在震荡，这种情况下会造成磨损。
    （2）过渡段安装时未调校，其次在安装过渡段时未用塞尺或量具对H型槽进行测量调整。
    （3）透平一次喷嘴在找中心时偏差较大。

图1：U型槽平面磨损

图2：U型槽偏置磨损

图3：过渡段密封插片磨损严重

    针对本次检修发现的磨损问题，回装时采取了一些改进措施，做法如下：
    （1）在安装透平一次喷嘴找中时，在圆周8个等分测量点差值控制在1 mm(毫米），轴向尺寸紧贴一级复环。
    （2）14个新件过渡段在安装时做好校正调整，并用记号划线来确保移动。
    （3）14个牛角架自由状态下安装过渡段。
    （4）紧固过渡段螺栓后用塞尺与深度尺测量并调整牛角架U型槽与过渡段配合的间隙尺寸，必要时加装垫片。
    （5）调整后的装配位置左右应相等。

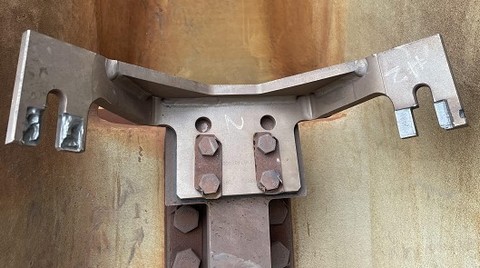

图4：调整后位置

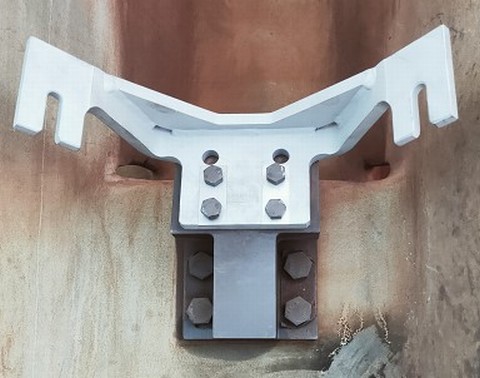

图5：更换磨损严重牛角架

    照片提供：程玮
