MS6001B燃气轮发电机组 |
|
| 机组为户外布置快装机组，机组本体为带有底盘的分部组装结构形式，分为控制、燃气轮机、负荷齿轮箱和发电机四大部分。燃气轮机控制盘、发电机控制盘、发电机保护盘及马达控制中心安装在燃气轮机控制室内，发电机中性点小室和出线小室设在发电机两侧。燃气轮发电机组采用封闭式罩壳，并具有相应的通风、照明和消防系统。控制室有空调装置。 |
|
| MS6001B 燃气轮机主要由进气系统、压气机、燃烧室、透平、排气系统、辅机系统以及控制系统等组成。（见图一）。 |
| 空气从进气过滤器、消音器进入压气机，经压气机压缩后进入燃烧室，燃料（重油、柴油或天然气）从燃料喷嘴喷入燃烧室，和燃烧室中的压缩空气混合燃烧，产生高温高压燃气，再进入透平膨胀作功，最后经排气系统排入大气（或余热锅炉）。 |

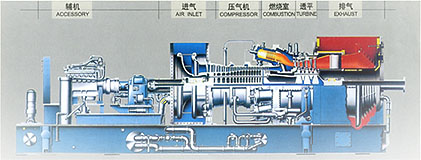

图一：由柴油机启动的MS6001B燃气轮机 |
| |
|
| |
| 2. |
发电机 |
采用三相同步发电机，一空气为冷却介质，采用封闭式循环通风冷却，空气冷却器置于定子顶部（见图二）。
转子绕组采用导体内部直接冷却形式．定子和转子线圈绝缘等级为Ｆ级。
励磁机采用无刷励磁，并配有高精度的自动电压调整器，实现发电机功率因数，电压的控制，调节与保护。
|
 |
| 图二：燃气轮发电机 |
|
 |
燃气轮发电机主要性能（点击查看技术参数） |
| 3. |
外形尺寸图（点击查看尺寸图） |
|
|
|
